Panelforskaling ORMA

Modulær forskalingssystem for bygging av enhver vertikal betongkonstruksjon. Fordeler: høy ytelse med minimal arbeidskostnader.

Bilder

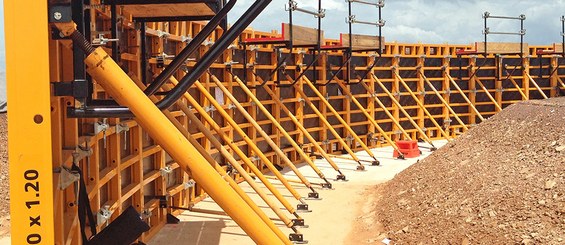

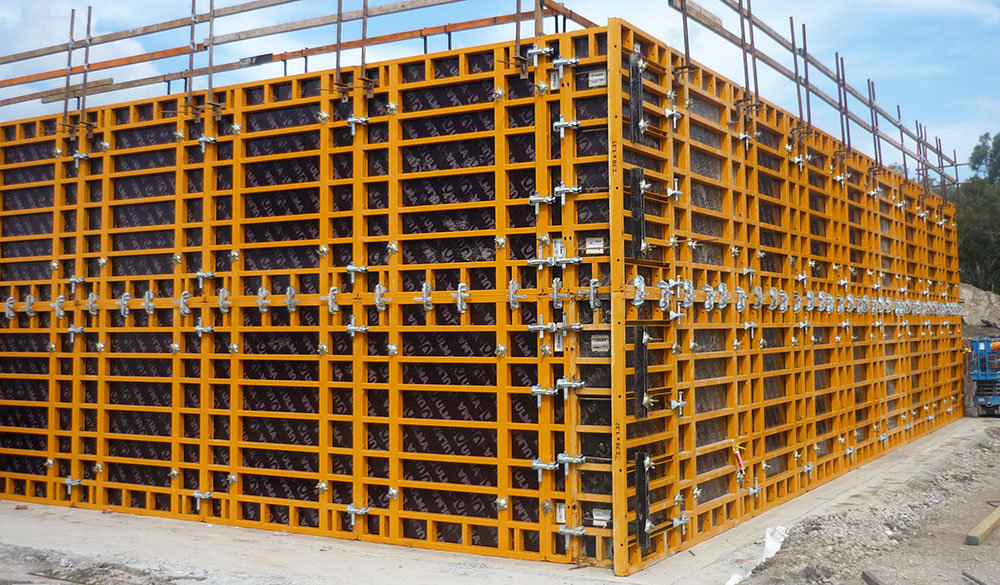

Den modulære forskalingen ORMA er perfekt for bygging av enhver type vertikale betongkonstruksjoner, både ved bygnings- og anleggsarbeid (murer, søyler, brolandkar, fundamenter).

Den skiller seg ut med høye ytelse , minimale arbeidskostnader og kort oppstillingstid.

Systemet består hovedsakelig av paneler som sammenkobles med klemmer slik at de danner forskalingsgrupper. Det har elementer som sørger for effektive og sikre løsninger ved alle typer geometri.

Egenskaper

Designet for å motstå høyt støpetrykk (sertifisert av GSV)
Tillatt støpetrykk:

3,3 m avstand: 80 kN/m²
2,7 m avstand: 74 kN/m²

Maksimum avbøyning:

For 60 kN/m²: linje 7, tab. 3 DIN 18202
For 80 kN/m²: linje 6, tab. 3 DIN 18202

For støpehøyde ≤ 3,3 m kreves to rader med ankre i høyden
For støpehøyde > 3,3 m kreves tre rader med ankre i høyden
Stort utvalg av panelhøyder: 3,3 m, 2,7 m, 1,2 m, 0,6 m, og opptil 3,3 x 2,4 m (7,92 m²)
SØYLER:

Stort utvalg av søylepaneler for søyler på 30 x 30 cm opp til 120 x 120 cm (justeringsintervall hver 5. cm)
Panelhøyder: 2,7 m, 1,2 m, 0,6 m
Bredder på søylepaneler: 0,72 m, 0,92 m og 1,32 m
Opptil 80 kN/m² tillatt støpetrykk

Fordeler

Svært allsidig: sidehull for rask oppstilling av standardløsninger (skillevegger, hjørner, søyler osv.). Minimalt arbeid med distansestykker og tilpasninger.

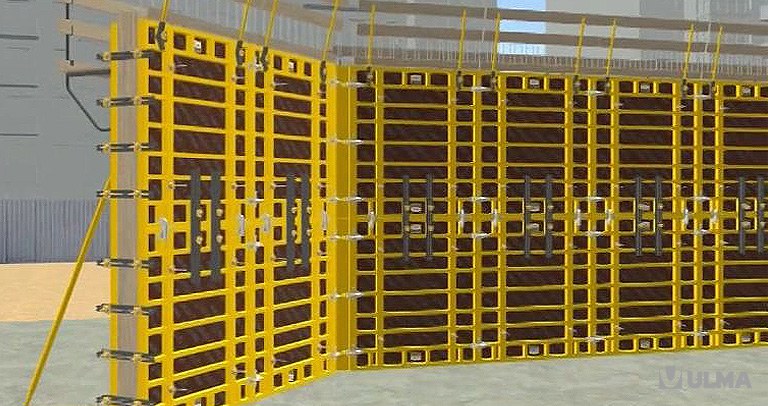

Paneltilkobling med klemmer og ett hammerslag.

Tre grunnleggende funksjoner:

Tilkobling
Justering
Avstiving

Justering av klemmer muliggjør tilpasninger på opptil 10 cm.

Robust panel med galvanisert stålramme og forsterkede hjørner.

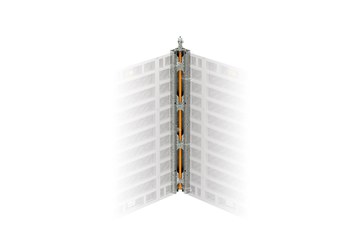

Koblingselement mellom paneler og hjørner.
Utmerket overflate takket være fenolholdig bjørkekryssfiner.
Stort utvalg av panelhøyder: 3,3 m, 2,7 m, 1,2 m og opptil 3,3 x 2,4 m (7,92 m²).

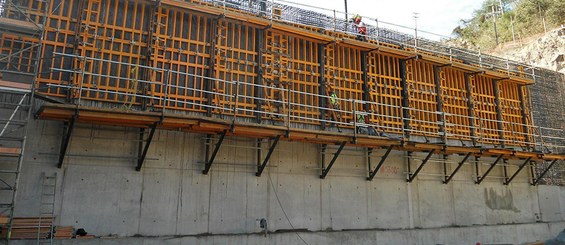

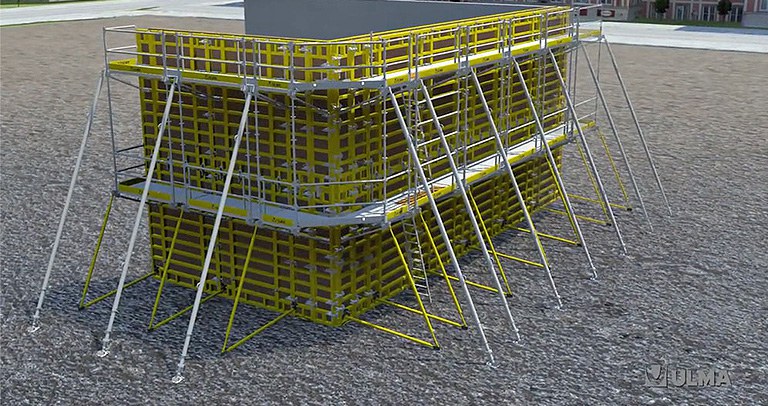

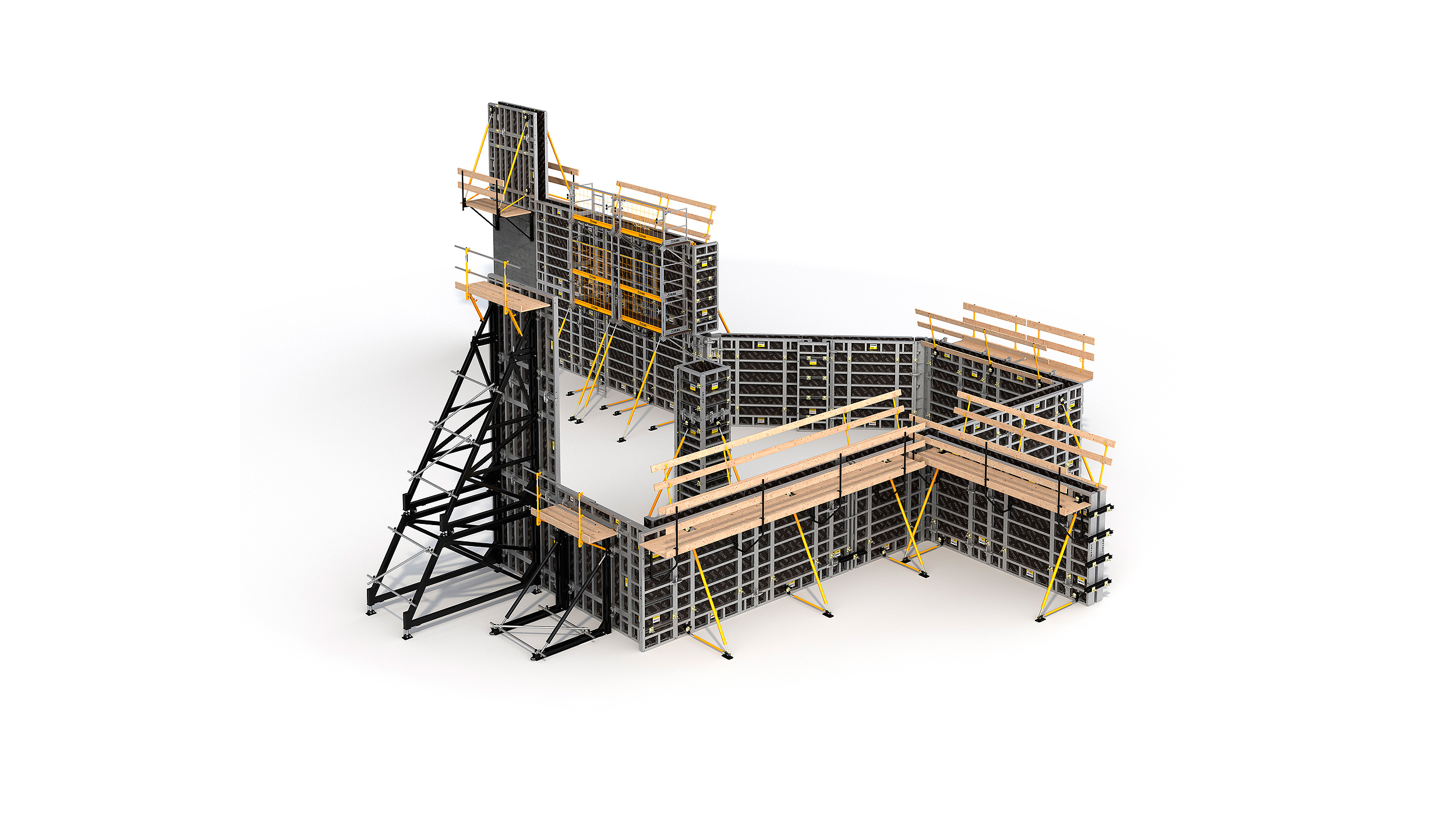

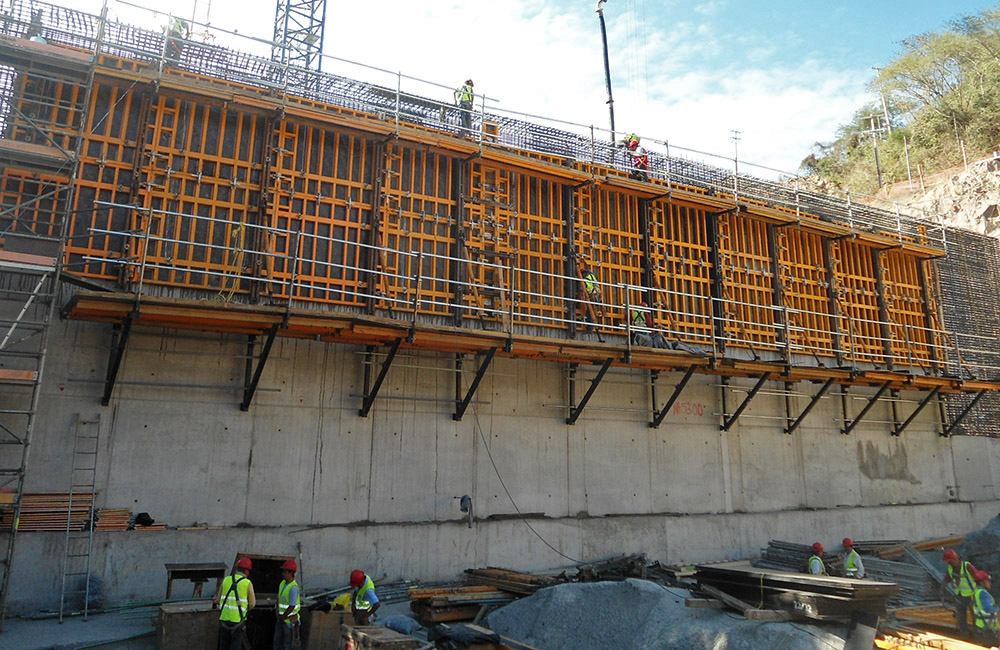

Sikkerhetselementer: SBU-sikkerhetsplattform. Galvanisert metallplattform med tilgang designet for veggforskalingsarbeid i høyden (avstiving, betongfylling osv.) med svært god sikkerhet.
