Ensidig forskaling BATEK

Modulært, monteringsvennlig forskalingssystem for vegger. Mindre arbeid og tidsforbruk takket være ensidig ankerteknikk (uten avstandsrør og konus).

Bilder

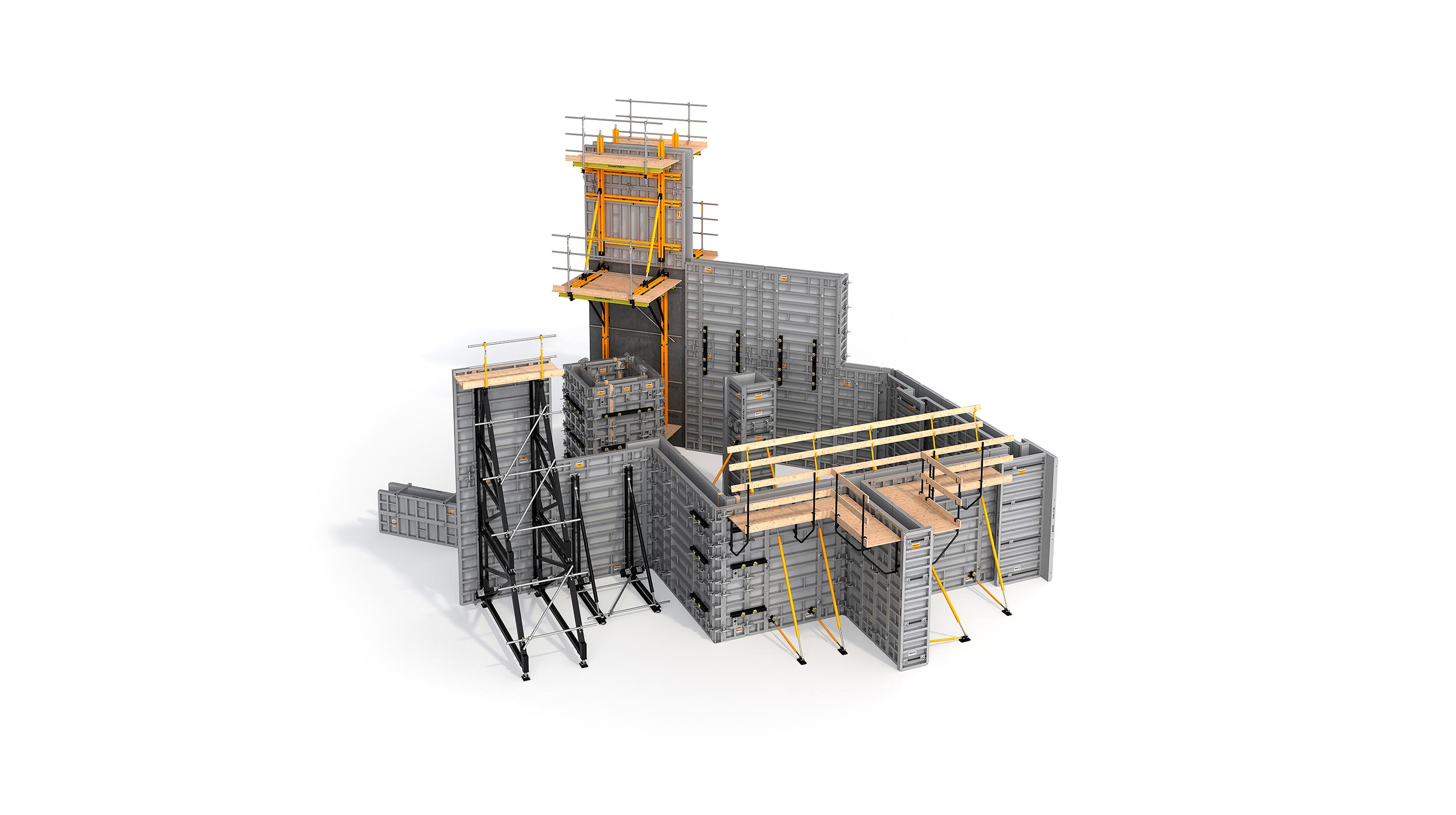

Den nye generasjonen av BATEK modulære forskalinger er perfekt for bygging av enhver type vertikal betongkonstruksjon og egner seg for både bygningsarbeid og annet anleggsarbeid (vegger, søyler, brolandkar, fundamenter osv.).

Systemet utmerker seg med rask montering og vesentlig mindre arbeidskostnader og tidsforbruk, takket være muligheten for ensidig ankerteknikk.

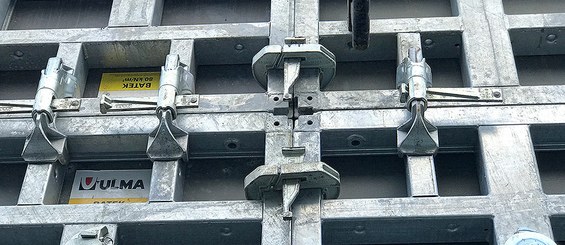

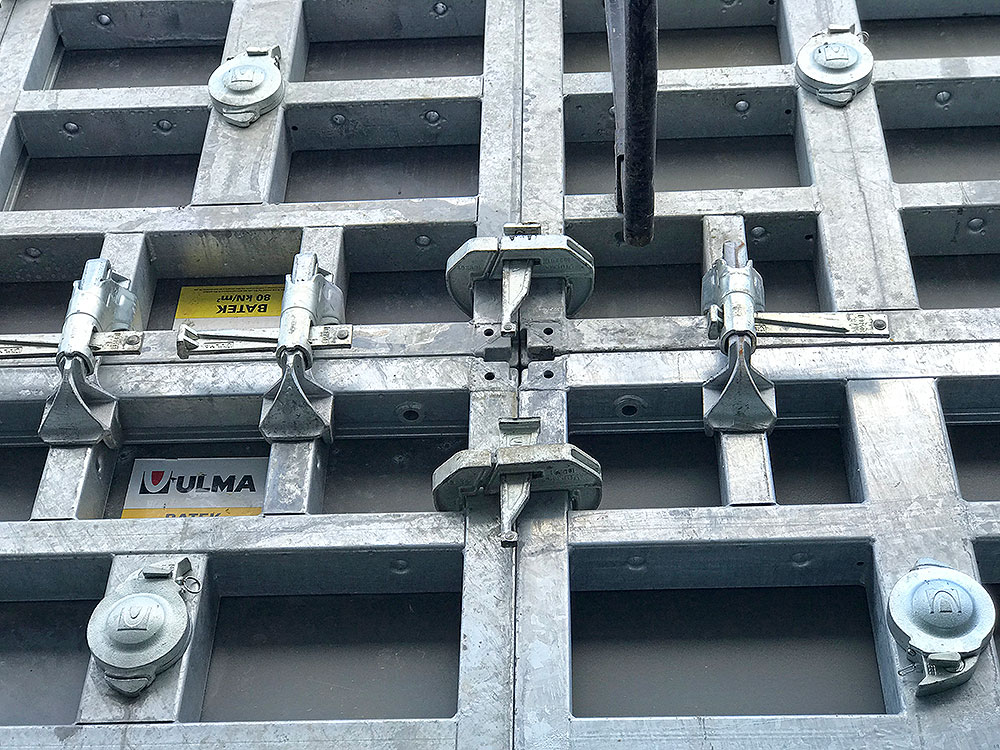

Systemet består hovedsakelig av paneler som kobles sammen med klemmer, og det er kompatibelt med andre ULMA-systemer for vertikal forskaling. Det håndterer alle typer geometri effektivt og sikkert og resulterer alltid i en ypperlig betongoverflate.

Egenskaper

Designet for å motstå høyt støpetrykk.
Tillatt støpetrykk:

Standardpanel: 80 kN/m²
Universalpanel: 100 kN/m²

Maksimum avbøyning:

Standardpanel: 60 kN/m² (linje 7, tabell 3 DIN 18202).
Standardpanel: 80 kN/m² (linje 6, tabell 3 DIN 18202).
Universalpanel: 100 kN/m² (linje 7, tabell 3 DIN 18202).

Stort utvalg av paneler:

Høyde: 3,3 m, 2,7 m, 1,2 m, 0,6 m.
Bredde: 2,4 m, 1,2 m, 0,9 m, 0,75 m, 0,6 m, 0,45 m, 0,3 m.

Alle panelene har tre festemuligheter.

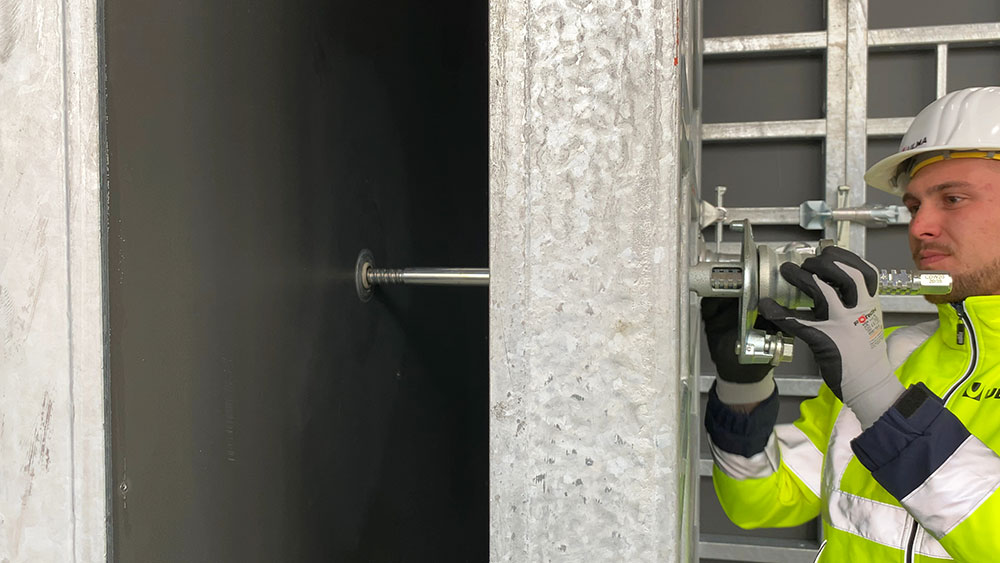

Løsning 1: Ensidig ankerteknikk med BATEK-stag.
Løsning 2: Ensidig ankerteknikk med standard DW15- eller DW20-stag.
Løsning 3: Tosidig tradisjonelt feste.

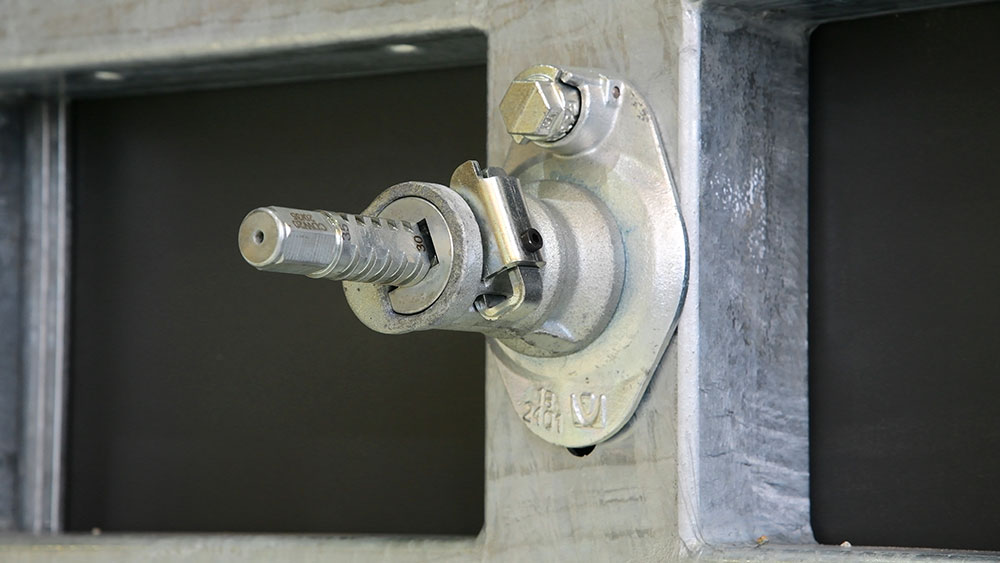

Den patenterte BATEK-mutteren passer alle tre festemetoder, BATEK-stag, DW15 og DW20, og det er derfor færre komponenter å bry seg om.

Fordeler

Høy produktivitet og sparte arbeidskostnader:

Opptil 50 % redusert tid på montering og demontering av forskalingen takket være det ensidige festesystemet.
Opptil 40 % færre festepunkter sammenlignet med tradisjonelle forskalingssystemer.
Standard- og universalpaneler, symmetriske på X- og Y-aksen, forhindrer mulige monteringsfeil.

Enklere festeprosess:

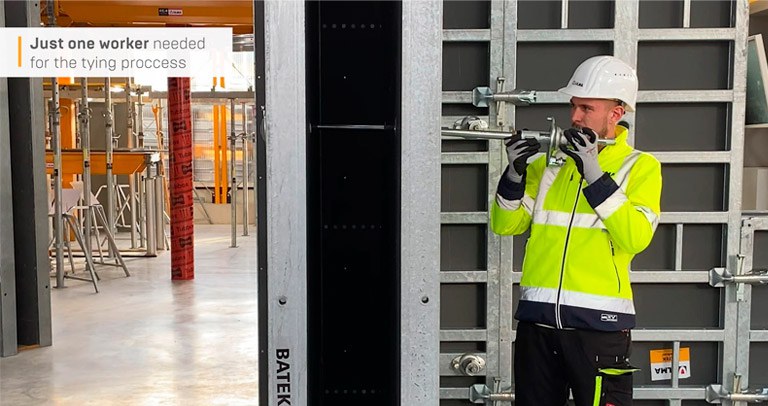

Innovativ og rask montering med BATEK-mutteren, ingen verktøy nødvendig.

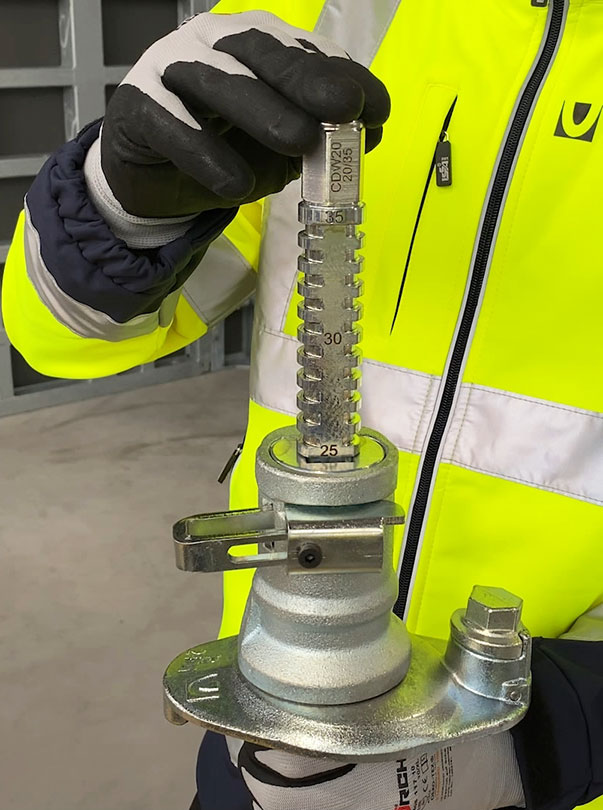

Rask og nøyaktig justering av veggtykkelsen med BATEK-staget. Enkel og nøyaktig tretrinnsoperasjon uten behov for verktøy (lås opp, still inn lengden, lås).

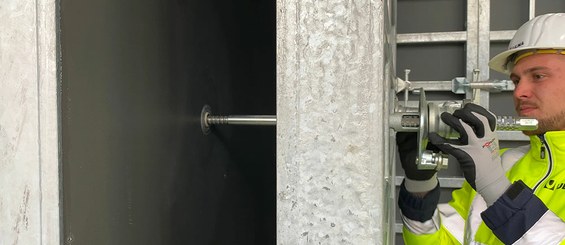

BATEK-festemontering uten behov for avstandsrør eller konuser, det kreves bare ett verktøy, en 24 mm sekskantnøkkel.

Lite vedlikehold og lang levetid:

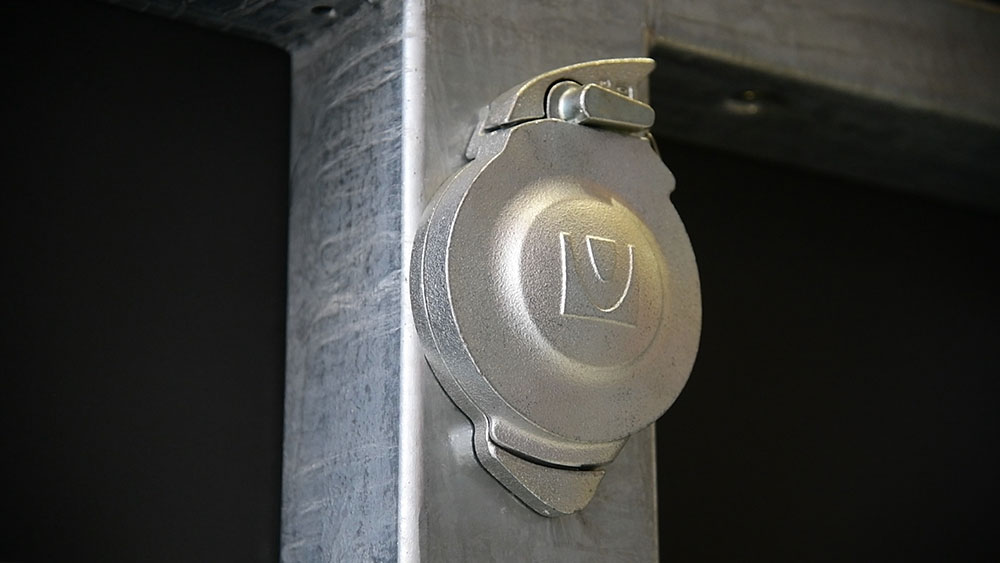

Ingen tetningskomponenter eller gjengede elementer på panelene, noe som vesentlig reduserer kontroll av panelene, nedetid for reparasjoner og kostnadene ved dette.
Rask og enkel inspeksjon og utskifting av tetningskomponenter på festesystemet, ingen verktøy nødvendig.
Varmgalvaniserte paneler med høy slitestyrke og forsterket stålramme i hjørnene.
